Ошибки при монтаже

Большая часть провоцируемого шума происходит из-за того, что вентиляционная система некачественно установлена. Следовательно, шума можно избежать посредством правильного монтажа. В том случае, когда возникновение шума неизбежно, его можно значительно снизить посредством звукоизоляции. Но нужно понимать, что не существует полностью бесшумной вентиляции. Независимо от мер минимальный гул будет всегда присутствовать.

Ниже представлен определенный список действий, благодаря которым можно избежать ошибок при проектировании и установке вентиляционной системы. Благодаря им большинство провоцируемого шума можно избежать.

Не стоит использовать рециркуляционную систему воздуха без наличия определенных отводов. Такая ошибка обычно имеет место тогда, когда задействовано пространство между перекрытием и фальшпотолком. В таком случае движение воздуха происходит произвольно, поэтому он выбирает наиболее удобный для себя поток – именно это провоцирует возникновение нежелательного шума.
Не стоит прокладывать шумные воздуховоды над теми помещениями, в которых шум нежелателен. Этот параметр необходимо учитывать на стадии проектирования. Систему вентиляции лучше всего прокладывать над нежилыми помещениями. Исправление такой ошибки может привести к большим финансовым затратам, однако это является отличным выходом из ситуации для предотвращения шума.

Если не имеется возможности проложить вентиляцию иным путем, тогда стоит позаботиться об использовании специальных конструкций, способных снизить уровень шума.

Стоит прокладывать воздуховод по коридору с его дальнейшим разветвлением в требуемом направлении. Такой подход будет оптимален в ситуации единого воздуховода при смежных помещениях.
Нужно использовать виброизоляцию, что позволит существенно снизить вибрационный шум. Посредством чередования гибкого и жесткого воздуха можно полностью избавиться от вибрации. В этой ситуации звук будет теряться по пути.
Контроль скорости передвижения потока воздуха в системе. Следует произвести расчет количества проходящего в каналах вентиляции воздуха. Полученные данные позволяют выбрать оптимальный диаметр воздуховода, благодаря чему скорость потока можно будет уменьшить и, следовательно, снизить шум.

Облицовка изнутри

Материал воздуховода, мм	Толщина слоя ЗПМ, мм	Среднегеометрические частоты октавных полос, Гц
Материал воздуховода, мм	Толщина слоя ЗПМ, мм	63	125	250	500	1000	2000	4000	8000
1	2	3	4	5	6	7	8	9	10
Облицованный канал в круглой трубе диаметром 200 мм
1	2	3	4	5	6	7	8	9	10
1. K-FONIK ST B20 AD	20	2	2	2	4	17	12	23	19
2. K-FONIK PU B20 AD	20	1	2	1	5	13	42	32	30
3. K-FONIK OPEN CELL	25	3	6	5	10	10	18	24	26
4. K-FONIK FIBER AD	10	—	3	3	5	7	13	17	17

Если эффективности конструкции недостаточно, рекомендуем рассмотреть многослойные системы из звукоизолирующих и звукопоглощающих материалов, рассмотренные в разделе «Шумоизоляция промышленных трубопроводов».

При увеличении сечения воздуховода, эффективность «облицовки канала» уменьшается.
При акустических расчетах, пользуются так же понятием Уровня Звуковой Мощности, которые при необходимости пересчитываются в Уровни Звукового Давления.
Для снижения уровня звуковой мощности в поворотах, при облицовки вссей внутренней поверхности канала, следует руководствоваться данными

*. «Звукоизоляция и звукопоглощение» Учебное пособие. Москва АСТ Астель 2004 г. Глава 19

Место облицовки и ширина поворота D, мм	Снижение уровней звуковой мощности, дБ, при среднегеометрических частотах октавных полос, Гц
Место облицовки и ширина поворота D, мм	63	125	250	500	1000	2000	4000	8000
До поворота при D:
125	0	0	0	1	5	8	6	8
250	0	0	1	5	8	6	8	11
500	0	1	5	8	6	8	11	11
1000	1	5	8	6	8	11	11	11
После поворота при D:
125	0	0	0	1	6	11	10	10
250	0	0	1	6	11	10	10	10
500	0	1	6	11	10	10	10	10
1000	1	6	11	10	10	10	10	10
2000	6	11	10	10	10	10	10	10
До и после поворота при D:
125	0	0	0	1	6	12	14	16
250	0	0	1	6	12	14	16	18
500	0	1	6	12	14	16	18	20
1000	1	6	12	14	16	18	18	18
Примечание. Данные справедливы, если длина облицованного участка составляет не менее 2D, а толщина облицовки равно 10% ширины D. Для облицовок меньшей толщины длину облицованного участка следует пропорционально увеличивать.

От схемы облицовки каналов, зависит эффективность шумоглушения, особенно для сечений воздуховодов, со сторонами более 1000 мм.

Форма проходного сечения	Диаметр или ширина трубопровода, мм	Частоты октавных полос, Гц
Форма проходного сечения	Диаметр или ширина трубопровода, мм	63	125	250	500	≥1000
Круглая	75-200	0,1	0,1	0,15	0,15	0,3
	200-400	0,06	0,1	0,1	0,15	0,2
	400-800	0,03	0,06	0,06	0,1	0,15
	800-1600	0,03	0,03	0,03	0,06	0,06
Прямоугольная	75-200	0,6	0,6	0,45	0,3	0,3
	200-400	0,6	0,6	0,45	0,3	0,2
	400-800	0,6	0,6	0,3	0,15	0,15
	800-1600	0,45	0,3	0,15	0,1	0,06

Схема облицовки	Размер h, м	ΔLp, дБ, при среднегеометрических частотах октавных полос, Гц
Схема облицовки	Размер h, м	63	125	250	500	1000	2000	4000	8000
	4	1	1,5	2	3	3,5	3,5	3,5	3,5
	2	—	1,5	2,5	3	3	3	3	3
	4	1,5	2,5	3	3	3	3	3	3
	2	1	3,5	3,5	3,5	3,5	3,5	3,5	3,5
	4-8	2,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
	2	3	5	5	5	5	5	5	5
	4-8	4	5	5	5	5	5	5	5
	1	1,5	3	5	7	7	7	7	7
	2	3	6	7	7	7	7	7	7

Как выбрать материалы для шумоизоляции воздуховода

Выбирая звукоизоляционный материал, следует обратить внимание на вес и количество слоев из которых состоит материал, а также способ монтажа, современные материалы монтируются без применения клея, что значительно ускоряет монтаж. Чем выше вес материала и чем больше количество разноплотных слоев, тем выше будет эффективность от применения данного материала.

Самоклеящийся материал DB-layer-c

Шумоизоляция вентиляции

Именно таких задачи были поставлены при разработке универсального самоклеящегося материала DB-layer-c для шумоизоляции вытяжки. Данный материал имеет 3 разных по составу слоя, один из которых выступает в качестве самоклеящейся основы-мембраны, которая одновременно упрощает монтаж и позволяет избавиться от колебания металла за счет увеличения массы. Листы Layer-c производятся размером 1000×500 мм, по ширине листа хватает для обертывания труб сечением до 160 мм. Монтировать материал может один человек при этом для этого не требуется специальный инструмент, достаточно наклеить материал и прижать его руками.

Второй (средний) слой, представляет собой мягкий фильтрующий слой для борьбы с воздушными шумами. Состав данного слоя не боится влаги и воды и сохраняет упругость на всем сроке службы.

Конечный, внешний слой, это вязкоэластичная мембрана толщиной 2мм покрытая нетканым полотном для защиты от механических воздействий. Данный слой выступает в качестве дополнительного отражающего звук слоя и утяжеляет поверхность трубы.

Купить материал DB-layer-c

Вес 1м2 – 5кг
Плотность мембраны (в том числе клеевого слоя) – 1900кгм3
Плотность звукопоглощающего слоя 140кгм3

Подробнее

Звукоизол ФЛЕКС АЛ СМК 2500x1000x12 (самоклеящаяся звукоизоляционная мембрана) с алюминиевым покрытием

Комбинированная звукоизолирующая мембрана, состоит из 2-слойной композиции на базе эластичного каучука и плотной полимерно-минеральной мембраны. Сочетание двух компонентов мембраны Звукоизол ФЛЕКС АЛ СМК (самоклеящийся) существенно помогает добиться высоких показателей по снижению шума с малой толщиной материала. Данный вариант мембраны имеет клеевую основу, упрощающую монтаж мембраны. Также материал имеет слой из алюминиевой фольги , защищающей мембрану от механических повреждений

Скидка СКИДКА НА ОН-ЛАЙН ЗАКАЗ!

Купить в 1 клик

Продукты

Ничего не найдено

Плиты, ОВиК, Звукоизоляция воздуховодов, Виды изоляционных материалов

INDUSTRIAL BATTS 80

Посмотреть

Утепление воздуховода, ОВиК, Трубопроводы инженерных систем зданий, Звукоизоляция воздуховодов, Компоненты, Трубопровод технологического и сетевого назначения, Промышленная изоляция, Технологическое оборудование, Резервуар, Виды изоляционных материалов

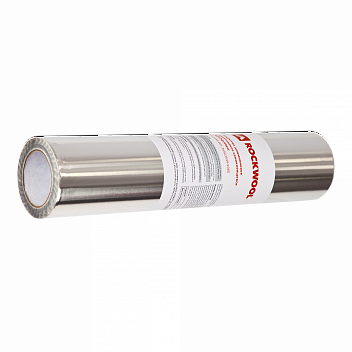

Алюминиевое композитное самоклеящееся покрытие ROCKprotect

Посмотреть
Загрузить еще

Расчёт онлайн

Для вашего удобства компанией ООО «РОКВУЛ» подготовлен калькулятор для расчёта необходимой толщины технической изоляции.

расчёт по нормам плотности теплового потока;
расчёт по заданной температуре на поверхности изоляции;
расчёт для предотвращения конденсации на поверхности изоляции из окружающего воздуха;
расчёт по изменению температуры транспортируемого вещества;
расчёт толщины изоляции трубопроводов в непроходных каналах;
расчёт для предотвращения замерзания вещества в трубопроводе;
расчёт толщины изоляции по заданной величине изменения температуры вещества в ёмкости.

Расчёт онлайн

Продукты

Ничего не найдено

Плиты, ОВиК, Звукоизоляция воздуховодов, Виды изоляционных материалов

INDUSTRIAL BATTS 80

Посмотреть

Алюминиевое композитное самоклеящееся покрытие ROCKprotect

Посмотреть
Загрузить еще

Расчёт онлайн

расчёт по нормам плотности теплового потока;
расчёт по заданной температуре на поверхности изоляции;
расчёт для предотвращения конденсации на поверхности изоляции из окружающего воздуха;
расчёт по изменению температуры транспортируемого вещества;
расчёт толщины изоляции трубопроводов в непроходных каналах;
расчёт для предотвращения замерзания вещества в трубопроводе;
расчёт толщины изоляции по заданной величине изменения температуры вещества в ёмкости.

Расчёт онлайн

Вентиляционную систему необходимо шумоизолировать, если:

Ее монтаж изначально выполнен некорректно.
Рециркуляционная система расположена между перекрытием и фальшпотолком без специальных отводов (в таком случае воздушные потоки движутся произвольно).
Вентиляционные каналы проходят над спальней, детской, гостиной, другим помещением, где шум нежелателен.
Диаметр воздуховода слишком мал для объема проходящего по нему воздуха (уровень шума повышается из-за высокой скорости).

На фото – воздуховод вентиляции
